Magnetron sputtering coating

Ang isa pang anyo ng teknolohiyang patong ng PVD.

Patong ng plasma

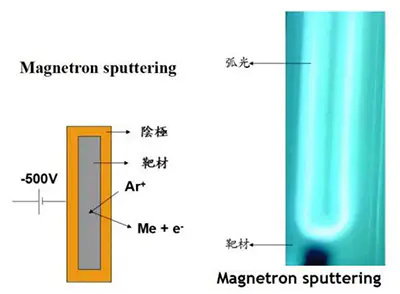

Ang magnetron sputtering ay isang proseso ng patong ng plasma kung saan ang sputtering material ay na -ejected dahil sa pambobomba ng mga ions sa target na ibabaw. Ang vacuum chamber ng PVD coating machine ay puno ng isang inert gas, tulad ng argon. Sa pamamagitan ng paglalapat ng isang mataas na boltahe, nilikha ang isang paglabas ng glow, na nagreresulta sa pagpabilis ng mga ion sa target na ibabaw at isang patong ng plasma. Ang mga argon-ion ay magtatanggal ng mga sputtering na materyales mula sa target na ibabaw (sputtering), na nagreresulta sa isang sputtered coating layer sa mga produkto sa harap ng target.

Reactive sputtering

Kadalasan ang isang karagdagang gas tulad ng nitrogen o acetylene ay ginagamit, na magiging reaksyon sa ejected material (reaktibo na sputtering). Ang isang malawak na hanay ng mga sputtered coatings ay makakamit sa PVD coating technique na ito. Ang teknolohiyang pang -sputter ng magnetron ay napaka -kapaki -pakinabang para sa pandekorasyon na coatings (hal. Ti, CR, ZR at carbon nitrides), dahil sa makinis na kalikasan nito. Ang parehong bentahe ay ginagawang malawak na ginagamit ang magnetron sputtering para sa tribological coating sa mga automotive market (hal. CRN, CR2N at iba't ibang mga kumbinasyon na may DLC coating - brilyante tulad ng carbon coating).

Magnetic Fields

Ang magnetron sputtering ay medyo naiiba sa pangkalahatang teknolohiya ng sputtering. Ang pagkakaiba ay ang magnetron sputtering na teknolohiya ay gumagamit ng mga magnetic field upang mapanatili ang plasma sa harap ng target, pinatindi ang pambobomba ng mga ions. Ang isang lubos na siksik na plasma ay ang resulta ng teknolohiyang patong ng PVD na ito.

Ang karakter ng teknolohiya ng magnetron sputtering:

• Isang target na pinalamig ng tubig, kaya ang maliit na init ng radiation ay nabuo
• Halos anumang materyal na target na metal ay maaaring ma -sputtered nang walang pagkabulok
• Ang mga di-conductive na materyales ay maaaring ma-sputter sa pamamagitan ng paggamit ng dalas ng radyo (RF)

o lakas ng dalas (MF)

• Ang mga coatings ng Oxide ay maaaring sputtered (reaktibo sputtering)
• Napakahusay na pagkakapareho ng layer
• Napakakinis na sputtered coatings (walang mga droplet)
• Ang mga cathode (ng hanggang sa 2 metro ang haba) ay maaaring ilagay sa anumang posisyon, samakatuwid ang mataas na kakayahang umangkop ng disenyo ng kagamitan sa sputtering

Ang kawalan ng teknolohiyang sputtering ng magnetron.
