Ano ang prinsipyo ng vacuum coating machine？

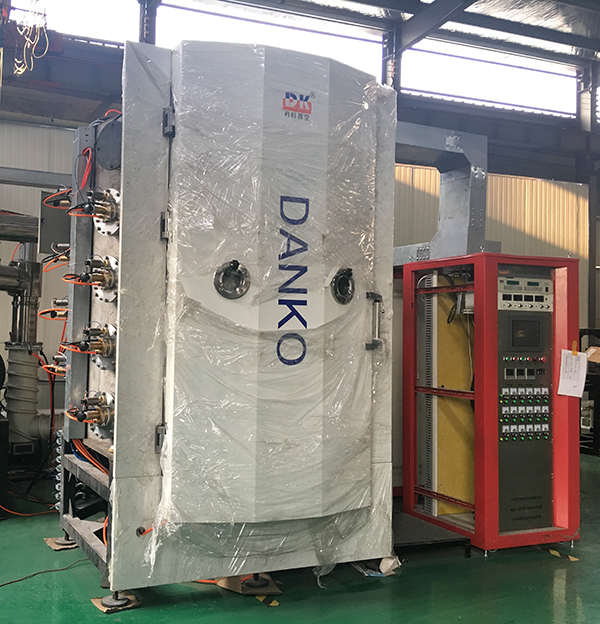

1. Vacuum pangunahing katawan - - Ang laki ng silid ng vacuum ay nag -iiba ayon sa mga kinakailangan ng mga naproseso na produkto. Sa kasalukuyan, ang malawak na ginagamit na mga diametro ay 1, 3m, 0, 9m, 1, 5m, 1, 8m, atbp.

2. Sistema ng Pag -aalis ng Air Air: Ang sistema ng tambutso ay isang mahalagang bahagi ng sistema ng vacuum ng coating machine, na pangunahing binubuo ng mga mekanikal na bomba, mga bomba ng booster (pangunahing nagpapakilala ng mga bomba ng ugat), at mga pump ng pagsasabog ng langis. Ang sistema ng tambutso na ito ay binubuo ng "pagsasabog ng pump mechanical pump Roots pump cryogenic cold trap polycold". Ang proseso ng tambutso ay: ang mechanical pump pumps ang vacuum chamber sa isang mababang estado ng vacuum na mas mababa sa 2, 0*10-2Pa, na nagbibigay ng isang paunang kinakailangan para sa kasunod na vacuuming ng pagsasabog ng bomba, at pagkatapos ay ang pagsasabog ng pump pump ay ang vacuum chamber, ang mekanikal na bomba ay nagtutulungan ng mga pagsasabog ng langis ay konektado sa serye upang makumpleto ang pagkilos ng bomba sa ganitong paraan.
Mechanical Pump: Tinatawag din na Backing Pump. Ang mekanikal na bomba ay ang malawak na ginagamit na mababang vacuum pump. Gumagamit ito ng langis upang mapanatili ang epekto ng sealing at umaasa sa mga pamamaraan ng mekanikal upang patuloy na baguhin ang dami ng lukab ng pagsipsip sa bomba upang gawing pumped ang lalagyan. Ang dami ng gas sa loob ay patuloy na pinalawak upang makakuha ng isang vacuum.

Pag -uuri ng mga mekanikal na bomba: Maraming mga uri ng mga mekanikal na bomba. Karaniwang ginagamit ay ang pag -slide ng uri ng balbula (ito ay pangunahing ginagamit sa malalaking kagamitan), uri ng pagtipon ng piston, naayos na uri ng vane at uri ng rotary vane (ito ay kasalukuyang malawakang ginagamit, ang artikulong ito ay pangunahing nagpapakilala) apat na uri ng uri. Ang mekanikal na bomba ay nagsisimula upang gumana mula sa kapaligiran. Ang pangunahing mga parameter nito ay ang panghuli vacuum at ang pumping rate. Ito ay isang mahalagang batayan para sa disenyo at pagpili ng mechanical pump. Ang nag-iisang yugto ng bomba ay maaaring magpahitit ng lalagyan mula sa kapaligiran hanggang sa panghuli vacuum ng 1, 0*10-1Pa, at ang dalawang yugto ng mekanikal na bomba ay maaaring magpahitit ng lalagyan mula sa kapaligiran hanggang 6, 7*10-2Pa, o mas mataas. Ang pumping rate ay tumutukoy sa dami ng gas na maaaring maipalabas sa bawat yunit ng oras kapag ang rotary vane pump ay tumatakbo sa bilis ng rate. Maaari itong kalkulahin ng mga sumusunod na pormula: sth = 2nvs = 2nfsl fs ay kumakatawan sa cross-sectional area ng lukab sa dulo ng pagsipsip, at ang L ay kumakatawan sa walang bisa na haba ng lukab, ang koepisyent ay nagpapahiwatig na ang rotor ay may dalawang proseso ng tambutso bawat rebolusyon, at ang mga vs ay nagpapahiwatig na kapag ang rotor ay nasa isang pahalang na posisyon, ang bilis ay nagtatapos, ang dami sa lukab ay ang mga lukab na ito, n. Ang maubos na epekto ng mekanikal na bomba ay nauugnay din sa bilis ng motor at ang higpit ng sinturon. Kapag ang sinturon ng motor ay medyo maluwag at ang bilis ng motor ay napakabagal, ang maubos na epekto ng mekanikal na bomba ay magiging mas masahol din, kaya kinakailangan ang madalas na pagpapanatili. Ang epekto ng sealing ng langis ng mekanikal na bomba ay kailangan ding suriin nang madalas. Kung may masyadong maliit na langis, ang epekto ng sealing ay hindi makakamit. Ang bomba ay tumagas ng hangin, ang sobrang langis ay hahadlangan ang butas ng pagsipsip, at imposibleng huminga at maubos. Ang antas ng langis ay 0 o 5 cm sa ibaba ng linya. Ang mga mekanikal na bomba ay madalas na ginagamit upang mag -pump out ng dry air, ngunit hindi maaaring mag -pump out ng mga gas na may mataas na nilalaman ng oxygen, paputok at kinakain na gas. Ang mga mekanikal na bomba ay karaniwang ginagamit upang mag -pump out permanenteng gas, ngunit hindi sila mabuti para sa kahalumigmigan. Epekto, kaya hindi nito maalis ang kahalumigmigan. Ang mga pangunahing bahagi ng rotary vane pump ay ang stator, rotor, shrapnel, atbp. Ang rotor ay nasa loob ng stator ngunit may ibang axis mula sa stator, tulad ng dalawang nakasulat na bilog. Mayroong dalawang shrapnels sa slot ng rotor, at ang isang tagsibol ay naka -install sa pagitan ng dalawang shrapnels. Tiyakin na ang shrapnel ay mahigpit na nakakabit sa panloob na pader ng stator.
